产品概述
Ø 与光伏、风力发电结合,平滑功率输出,提高电网接纳比例,充分利用新能源,减少有害气体排放;
Ø 调整负荷曲线,削峰填谷,提高配电设备和线路的利用率;
Ø 参与电网调频,改善大电网的供电质量;
Ø 作为微型电网的重要组成部分,解决民生问题,改善局部地区供电质量;
Ø 智能电网的重要元素;
Ø 特种需要(灾害现场,地铁站、机场码头,军事基地…)
Ø 微网、孤岛应用
n 建成具有分布式电源、负荷、储能系统及能量转换装置、调控系统的微电网系统,以实现海岛清洁能源并网控制和电网安全运行。
Ø 典型风场增加储能后的益处:
n 有效增强风电机组的低电压穿越(LVRT)能力;
n 增大电力系统的风电穿透功率极限,提升到15%〜25%
n 改善风电场输出功率的可控性,提升稳定水平,改善电能质量及优化系统经济性。
产品特点
Ø 调频:基于IGBT的储能逆变系统有比传统发电更快更精准的功率跟踪响应能力
Ø 可再生能源发电并网:平滑风电功率输出平滑(Smoothing)、 强风状态下的电能波动整形 (Firming)、电压支撑、无功补偿...
Ø 风电功率输出坡度控制
Ø 限制可再生能源功率变化率(如1MW/分钟)
Ø 电网故障穿越(三相短路对称、不对称,两相短路)
Ø 当可再生能源和大规模电池成本下降,先进控制手段和电力电子技术提高了微电网效率时,微电网将很快在更多地区推广.
Ø 机动性好,特别是在试点阶段,可适用不同用途和不同环境,满足用电客户的真正需求
Ø 施工简单,调试期短,产品出厂就完成了调试
Ø 体积小,专业设计紧凑,占地小,不需要特殊土建工程
Ø 可扩展性极佳,成本低,规范性好,一致性好,可根据需求组合不同容量规格的产品E
Ø 封闭性好,适应任何恶劣环境
Ø 即插即用,适合交钥匙工程
技术参数
序号 |
名称 |
参数值 |
备注 |
1 |
额定功率 |
1000kW |
|
2 |
储能容量 |
1000kWh |
可根据需求灵活配置容量 |
3 |
涵盖电压范围 |
10kV, 690V, 400V, 315V |
|
4 |
系统效率 |
91% |
|
5 |
电池类型 |
长寿命磷酸铁锂电池 |
|
6 |
满功率充、放电转换时间 |
<10ms |
|
7 |
电网接入方式 |
隔离变压器 |
或升压变压器 |
8 |
防护等级 |
IP54 |
依照GB 4208标准执行 |
9 |
耐盐雾性 |
600h |
|
10 |
消防装置 |
GQQ70型柜式七氟丙烷自动灭火系统 |
|
11 |
遵循标准 |
GB 50370-2005《气体灭火系统设计规范》等 |
|
12 |
灭火方式 |
各防护区采用全淹没灭火方式。 |
|
13 |

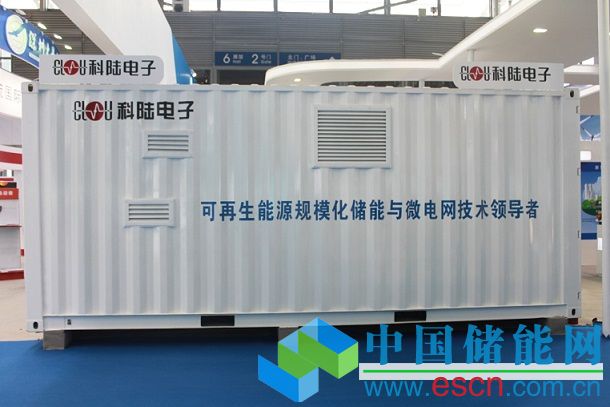

箱体外形尺寸 |
12192(长L)× 2438(宽W)× 2896(高H) |
单位: mm 根据不同的容量需求,可选择适合的箱体尺寸大小(40尺、20尺、10尺) |
14 |
重量 |
27400kg |
含PCS、蓄电池等。 |
